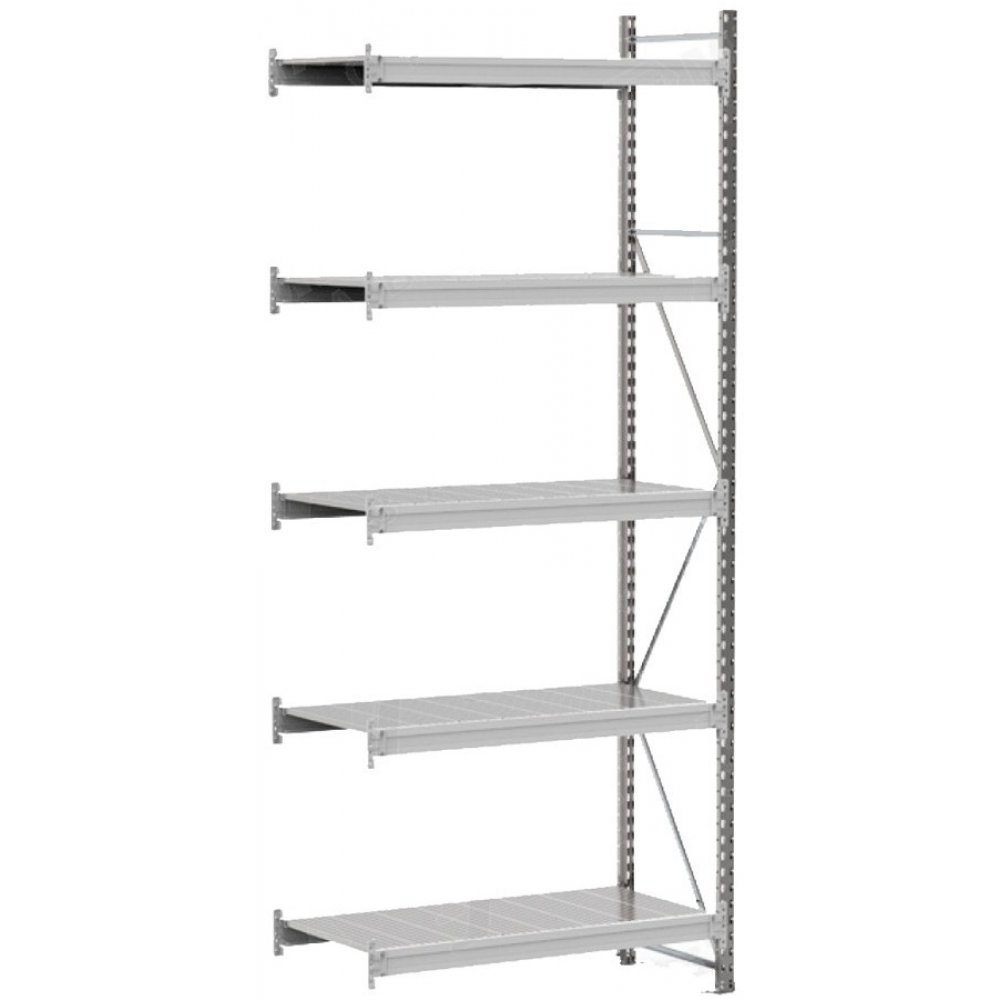

Дополнительная секция SGR-V-Zn 1585-3.0
Металлический среднегрузовой стеллаж SGR-V – оптимальный выбор для хранения массивных грузов на складах, в авторемонтных мастерских, торговых помещениях, для размещения тяжёлой продукции на заводах.
- Преимущества линии SGR-V – конструкция повышенной прочности, которая позволяет поместить на ярус стеллажа солидный вес до 500 кг, а на весь стеллаж, соответственно, до 3000 кг; удобная перевозка в компактной упаковке и быстрая сборка.
- Стеллажи SGR-V изготавливаются из холоднокатаной высококачественной стали и усиливаются рёбрами жёсткости. Крепление ярусов к стойкам осуществляется на зацепах – это позволяет монтировать стеллаж намного быстрее и легко переставлять ярусы по высоте, не разбирая всю конструкцию.
Дополнительная секция SGR-V-Zn 1585-3.0 – комплектация.
- Рама SGR – 1 шт. на дополнительную секцию стеллажа. Состав рамы:
– Стойки рамные – 2 шт.
– Стяжки рамные двух видов: горизонтальные и наклонные. Количество зависит от высоты и ширины стеллажа.
– Подпятники металлические для анкерного крепления стеллажа к полу – 2 шт. - Ярусы хранения SGR – 5 шт. Состав одного яруса:
– Балки продольные сборные – 2 шт.
– Стяжки балочные (количество зависит от ширины и глубины стеллажа).
– Фиксаторы для зацепов, которыми балки крепятся к стойкам (по два на балку).
– Полочный настил – набирается из стальных полок (от 8 до 14, в зависимости от ширины стеллажа).
– Вариант полочного настила – шлифованная плита ДСП типа Р2, толщиной 16 мм.
Стеллаж SGR – особенности и характеристики
- Возможное количество ярусов – от трёх до шести на секцию. Максимальное расстояние от пола до нижнего яруса – не более 300 мм, между двумя соседними ярусами ‒ не более 800 мм.

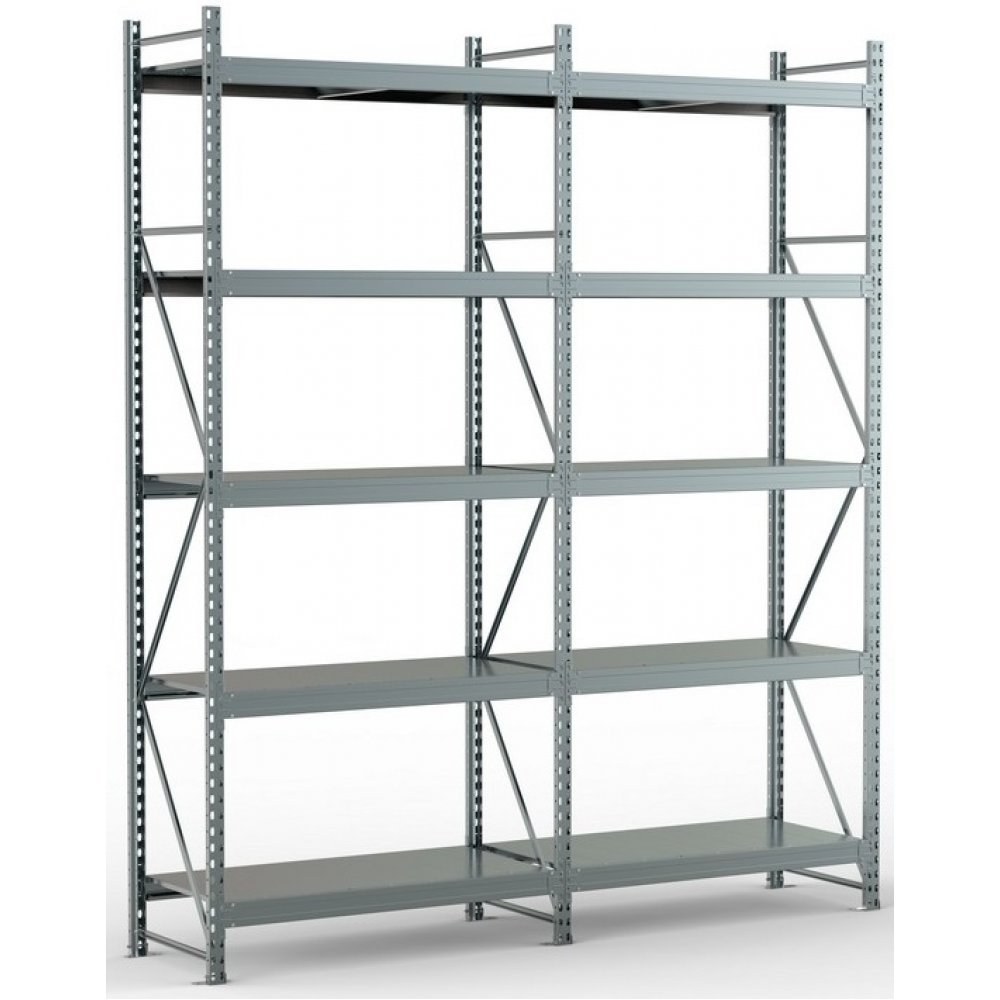

- К базовой секции можно присоединить любое количество дополнительных секций с каждой стороны.
- Распределённая нагрузка на односекционный стеллаж:
— высотой 2000/2500/3000 мм – 2400 кг
— высотой 3500 мм – 2000 кг. - Распределённая нагрузка на многосекционный стеллаж:
— высотой 2000/2500/3000 мм:
на крайнюю секцию – 2700 кг
на внутреннюю секцию – 3000 кг
— высотой 3500 мм:
на крайнюю секцию – 2200 кг
на внутреннюю секцию – 2800 кг. - Стойки производятся из оцинкованной стали «08 ПС» толщиной 1.2 мм. Конструкционное решение – С-образный фигурный профиль 44×54 мм с шестью рёбрами жёсткости.
- Стойки перфорированы в два ряда с шагом 50 мм: отверстия 25×14 мм – для размещения ярусов на удобном расстоянии друг от друга, и круглые отверстия Ø = 6 мм – для рамных стяжек.
- Стяжки рам делаются из оцинкованной стали 1 мм, профиль 24×12 мм с четырьмя изгибами жёсткости.
- Ярусные балки – холоднокатаная сталь 1.2 мм, фигурный С-образный профиль 80×37 мм, с девятью рёбрами жёсткости. Снабжены четырьмя отверстиями для зацепов Ø = 7 мм.
- Стяжки балок – оцинкованная сталь 0.8 мм, V-образный профиль 58×41 мм, с одним изгибом жёсткости.
- Полки SGR-V имеют цельнокатаную коробчатую форму с боковыми рёбрами жёсткости 18 мм. Материал – оцинкованная сталь 0.5-0.7 мм. В поперечном сечении – 25 изгибов жёсткости, образующих шесть прокатанных рёбер жёсткости по длине полки.
- Продольное ребро, отвечающее за сцепление полок, завальцовано, а все лицевые края полок имеют фаски – эти меры обеспечивают безопасность при сборке и использовании стеллажа.
- Настилы из ДСП укладываются на ярусные каркасы из балок и стяжек, крепление не требуется.
- Дизайн стеллажей – светло-серые оцинкованные стойки и полки – производит приятное впечатление и удачно вписывается в любой интерьер складского помещения или торгового зала.
- Стеллажи SGR-V соответствуют госстандарту ГОСТ Р 56356-2015.
- Поставляются в разобранном виде. Инструкция по сборке прилагается.
Техника безопасности при монтаже.
- Сборку рам следует начинать с установки на стойки металлических подпятников.
- Чтобы стеллаж не опрокинулся при загрузке и дальнейшем использовании, обязательно рекомендуется крепить подпятники к полу анкерным методом, с помощью болтов М10×12×60. Болты в комплект не входят.
- Если на стеллаж высотой 3.5 м установлено шесть ярусов – нижний должен отстоять от пола не более чем на 200 мм. Расстояние между ярусами, максимально нагруженными, не должно превышать 1000 мм.
- Устанавливать фиксатор на каждый зацеп ярусной балки – обязательно!
- Нагружать ярусы стеллажа следует равномерно, начиная с нижних.
- Категорически запрещено превышать максимальную равномерно распределенную нагрузку в 500 кг на ярус. Исключение – ярусы 1200×1000 мм: на них распределённая нагрузка не должна превышать 300 кг.
- Загружать стеллаж можно только после полного завершения монтажа.
- Стеллажи нельзя использовать вне помещения: не допускается воздействие дождя, снега и т.д.
- Запрещается вставать на рамы и балки стеллажа.
Характеристики: | |
Высота внешняя: | 3000 |
Ширина внешняя: | 1500 |
Глубина внешняя: | 800 |
Количество полок: | 5 |
Максимальная нагрузка на полку, кг: | 500 |
Цвет: | Светло-серый (RAL 7035) |
Гарантия: | 1 |
Размеры внешние, мм (ВхШхГ): | 3000x1500x800 |
Допустимая статическая нагрузка: | 2400 |
